Einfache Anbindung des CNC Shields mit dem HC-05 Bluetooth Modul: Das BT2CNC Shield von 3d-Proto.

Kurzbeschreibung und Eigenschaften - Abstract and features

- CNC Shield kabellos mit dem Laptop/PC oder Smartphone steuern.
- BT2CNC Shield einfach auf das CNC Shield V3 oder V4 aufstecken um die Bluetooth Verbindung einzurichten.
- Kosten < 10 Euro.

Hier die Kurzanleitung als Video:


Bluetooth zu CNC Shield - so wird es gemacht!

Abbildung

Paypal Zahlung/Option

Preis zzgl. Versand

Versandkosten

Lieferumfang

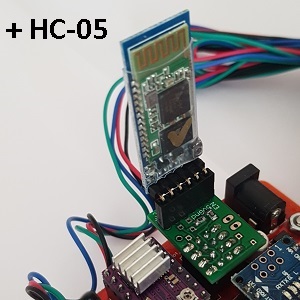

HC-05 +
BT2CNC-Shield :10,00€

Nur BT2CNC-Shield : 5,00€

2,75€

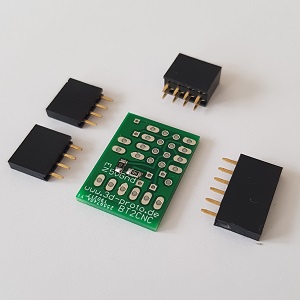

- 1 Stk. Bluetooth Shield Platine (BT2CNC) mit bereits bestücktem Spannungsteiler und Stiftleisten für das CNC Shield V3 oder CNC Shield V4
- 1 Stk. HC-05 Bluetooth Modul

Bereits für GRBL mit 115200 Baud konfiguriert HC-05. Passwort zum Koppeln: 1234
BT2CNC Shield auch einzeln bestellbar.

Komponentenliste - Bill of Material

- BT2CNC Shield mit Stiftleisten
- Bluetooth Modul "HC-05" (Klasse 2, 10m Reichweite)
- CNC Shield V3 mit Arduino UNO oder CNC Shield V4 mit Arduino Nano

Bluetooth Modul HC-05 konfigurieren.

Programmierung des Bluetooth Moduls mit dem FTDI Modul

Wenn das HC-05 in den AT Mode versetzt wurde, kann es über den FTDI Programmer und die Arduino IDE programmiert werden.
Dazu muss der richtige COM Port unter: -> Werkzeuge -> Port ausgewählt werden. Danach können Daten unter: -> Werkzeuge -> Serieller Monitor ausgetauscht.
Im Fenster des Seriellen Monitors muss die Baud-Rate wie oben angemerkt auf 38400 Baud und New Line und CR gesetzt sein.
Jetzt einfach mit AT+UART=115200,0,0 die Standard Baud-Rate für GRBL setzen. Mit „OK“ vom HC-05 wird diese Änderung bestätigt.
