DIY Flacher CoreXY 3D-Drucker "Flatboy".

Hardware Komponenten - Gedruckte Komponenten (STLs) - Elektronik - Firmware (Marlin).

Kurzbeschreibung und Eigenschaften - Abstract and features

Aufbauanleitung und BOM des DIY Flatboys in der CoreXY Topologie. Dabei bewegt sich der Schlitten mit Hotend oder Laser auf einer Ebene in X und Y- Richtung. Z-Achse wurde hier nicht verbaut. Im Gegensatz zu einem H-Bot werden zwei Riemen verwendet und der XY-Schlitten wird an zwei Punkten jeder Seite des Schlittens verankert. Hauptmerkmal sind die sich überkreuzenden Riemen oder wie in diesem Fall zwei Riemenebenen.
Geringere Riemenlänge führen zu kleinerem Hysterese-Effekt beim Richtungswechsel und die beiden Ankerpunkte verhindern ein Drehmoment am Schlitten.
Hier die weiteren Eckdaten des Flatboys:

• Core XY, superflacher Aufbau
• Möglicher Arbeitsraum bis zu [mm] X:300 Y:300 Z:30mm
• Geräuscharme V-Slot-Rails für X und Y Achse
• BTT SKR 1.4 Board Elektronik, 32bit
• Mit geräuscharmen TCM2130 Treiber für X und Y Achse
• Sensorless Homing auf der X-Achse
• 12 V, 25 A Netzteil
• Marlin 2.0.x Firmware
• Stand-Alone mit LCD Display, Betrieb über SD Karte

Bilder und Videos:

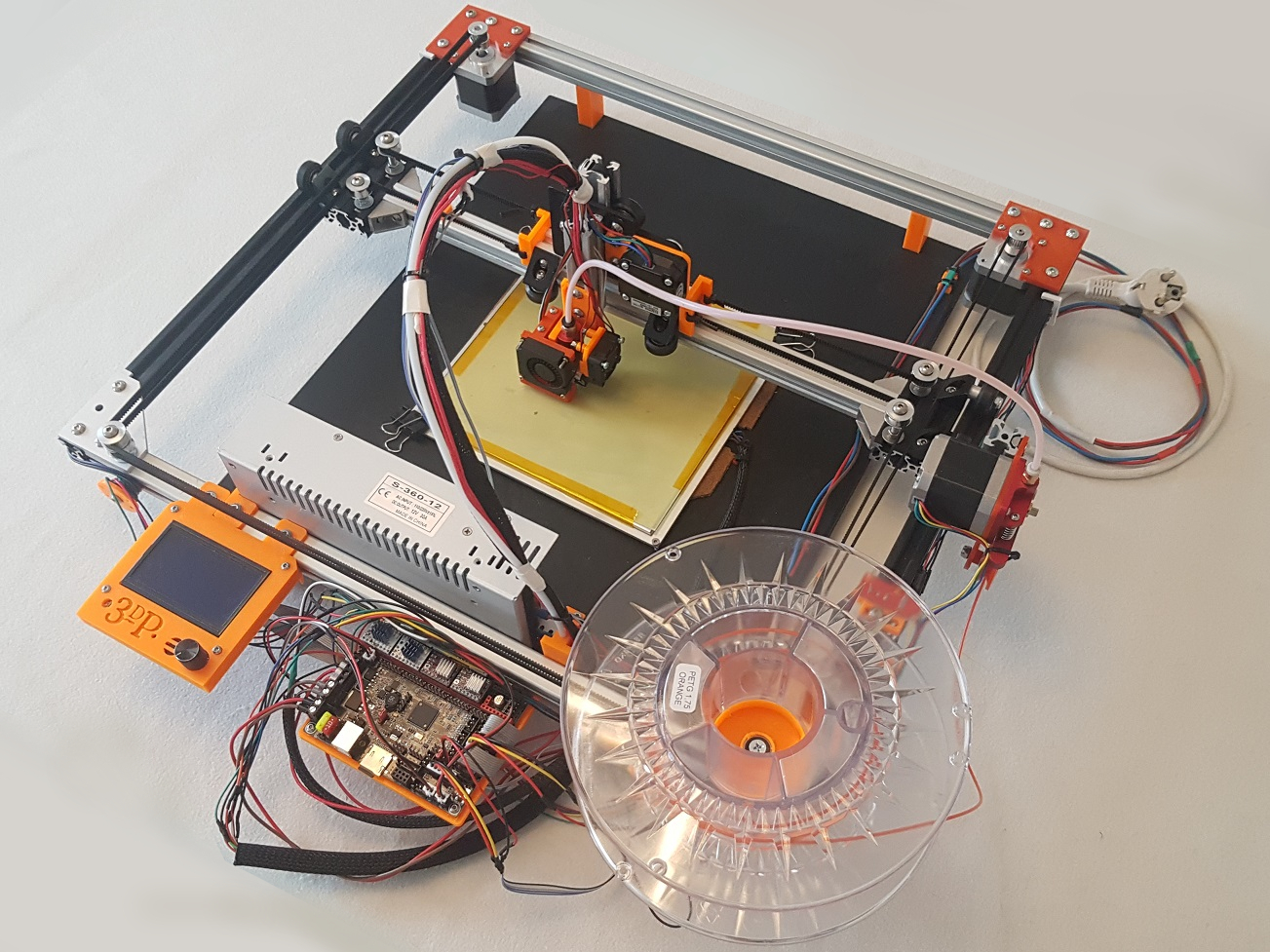

3D-Proto Flatboy aktuelle Version 2.0

3D-Proto Flatboy aktuelle Version 2.0

Schritt für Schritt Aufbauvideo.

Version 2.0 mit SKR 1.4 Board, Video zur Verkabelung.

Abbildung		Paypal Zahlung/Option
Preis zzgl. Versand	Versandkosten	Lieferumfang
179€	6,90€	Hardware Paket zum Aufbau des 3D-Proto CoreXY Flatboys (Ohne Hotend/Extruder, Heizbett, gedruckter Teile und Elektrik/Elektronik).

Komponentenliste Hardware:

Bauteil/Item	Stk./Pcs	Hinweis/Hint	Link zum Händler/Dealer
Aluprofile V-Slot 20x20mm und 20x40mm	4 Stk. 20x20 1 Stk. 20x20 2 Stk. 20x40 1 Stk. 20x20 1 Stk. 20x20 1 Stk. 20x20 1 Stk. 20x20	500mm: Rahmen 100mm: X-Schlitten, mit beidseitigem M5 Gewinde, 5mm Loch mittig 80mm : X-Achse (Umlenkrollen-Halter) 418mm: X-Achse 90mm : Z-Achse, einsetig mit Gewinde 90mm : Extruder-Halter (5mm Loch bei 80mm) 90mm : HotEnd-Halter an der Z-Achse	Zuschnitt im
Linsenkopf-Schrauben, Innensechskant	1 50 4 4 4 1 4 4 10 10 2	M5 x 8mm: Madenschraube M5 x 8mm M5 x 20mm: 1x Filament Umlenkrolle und optional 3x Kabeltrommel M5 x 20mm: Universeller Spulenhalter M5 x 25mm: Umlenkrollen: X-Achse M5 x 30mm: Extruder Halter M5 x 35mm: Umlenkrollen: X-Achse und Ecken M5 x 60mm: Senkkopfschrauben für die Anstandshalter zur Holzbodenplatte M3 x 8mm: Für Nema Motor-Halter M3 x 16mm: Für die Board/LCD-Halter M3 x 30mm: Hotend MK8-Halter	Amazon:
Nutsteine	70 4	M5, 6er Nut M5, Flach
Unterlegscheiben	20 12	5,5/15mm Durchmesser 5,5/9mm Durchmesser für die Umlenkrollen
Umlenkrollen für die X-Achse	8	Aus Aluminium, D_innen: 10mm, 5mm Bohrung
Eckverbinder Aluminium Guss	4	X-Achse
Kugellager 625zz	3	2x Spulenhalter, 1x Umlenkrolle Filament
Beidseitige V-Rail Rollen Halterecken	9	Alu, schwarz
V-Slot Platte	1	für die Z-Achse
GT-2 Riemen	1	4000mm Länge, 6mm breit
Umlenkrollenhalter 5 Loch Aluplatte	2	4mm Stärke
V Slot Rail Rad Komplettsatz für Achsen und Läufer	12	zusätzlich 4 Stk. dezentrische Abstandshalter
20 Zahn Pulley, 5mm Bohrung	3	Für die 3 Nema 17 Motoren
Kabelbinder	ca. 10	2,5mm x 10cm	Bauhaus oder Ebay
Holzplatte 12mm Stärke	1	400mm x 500mm	Bauhaus

3D-Proto Flatboy Z-Achse, Rückansicht

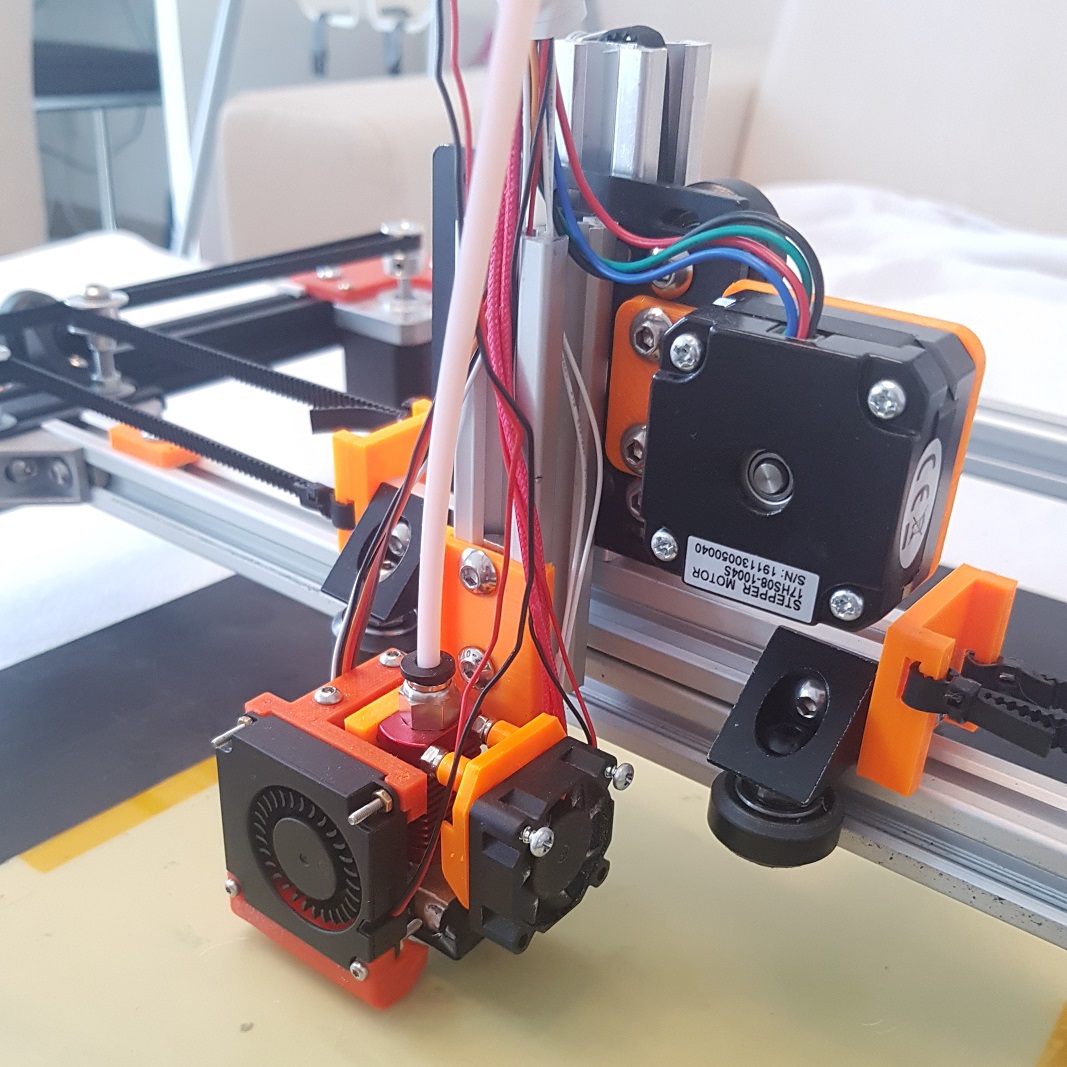

3D-Proto Flatboy Z-Achse, Front

3D gedruckte und Laser geschnittene Teile:

Anzahl/STL/Bauteil	Abbildung	Anzahl/STL/Bauteil	Abbildung

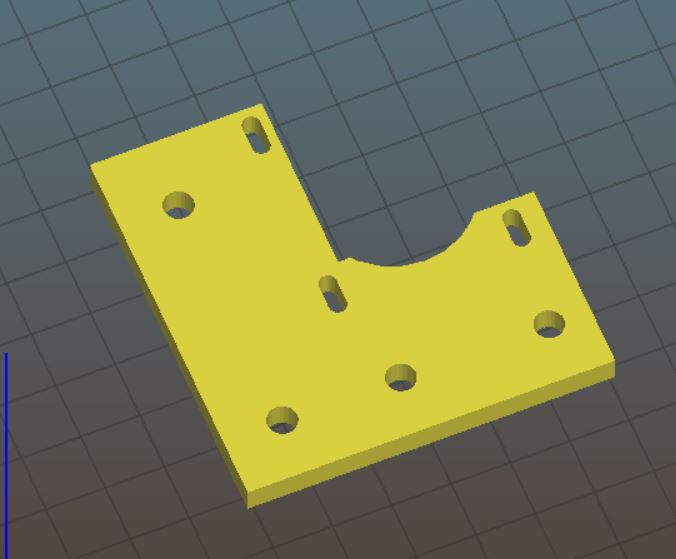

2 Stk. NEMA 17 Halter obere zwei Ecken		1 Stk. Endstop-Halter Y Achse

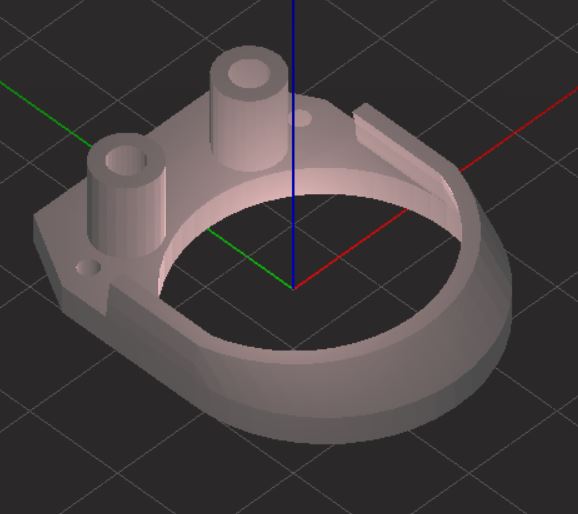

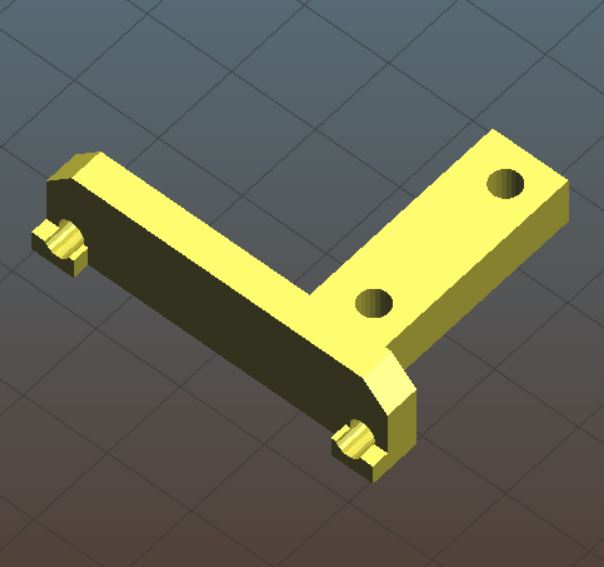

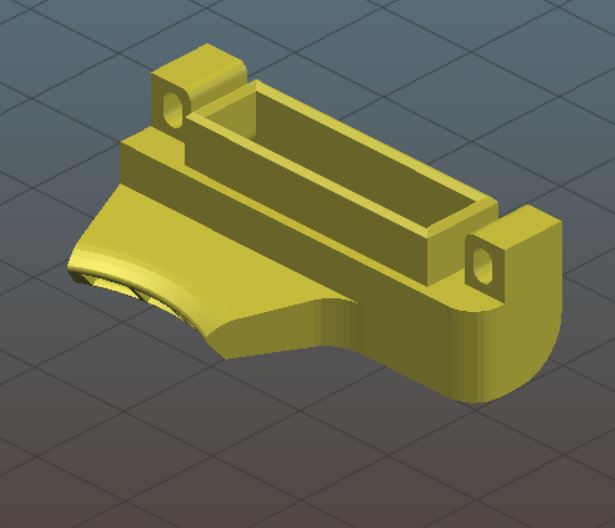

1 Stk. Bauteillüfter Halter, für 40x40 Radiallüfter		1 Stk. Bauteillüfter Auslass, für 40x40 Radiallüfter

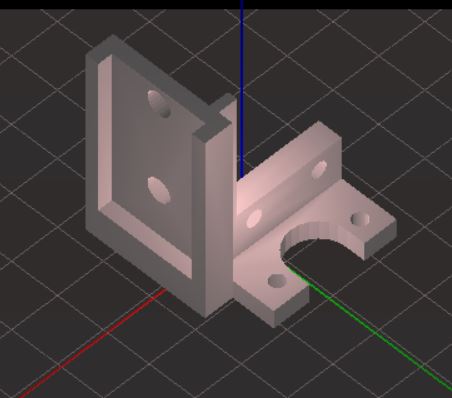

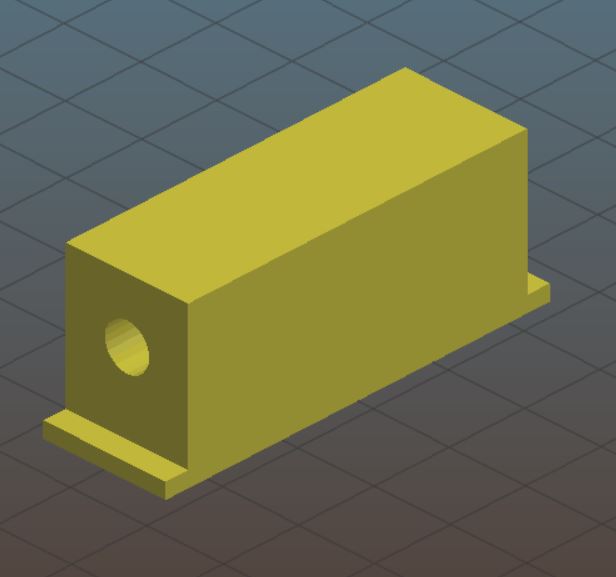

4 Stk. Abstandshalter Holzplatte		1 Stk. Z-Achsen MK8 Hotend Halter, mit Adapter für den BL-Touch oder 3D-Touch

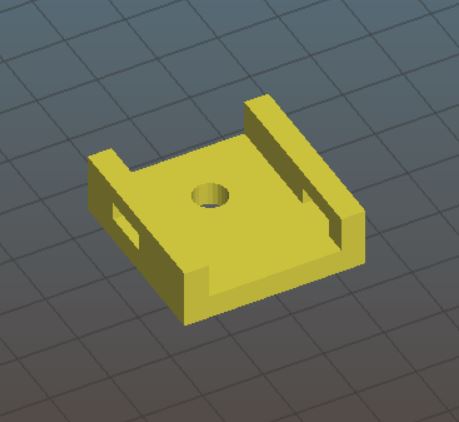

2 Stk. GT2 Riemen Hacken an X Schlitten		1 Stk. Hotend MK8 Lüfter Halter
1 Stk. Extruder MK8 Nema17 Halter, jetzt seitlich angebracht		1 Stk. Z-Achsen Nema 17 Halter und Extruder Nema 17 Halter

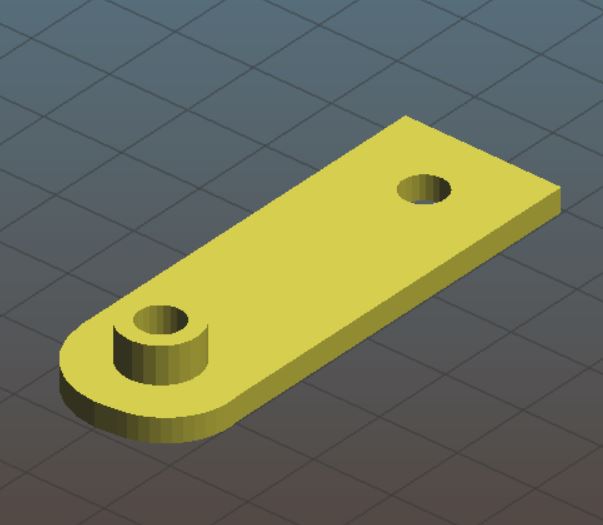

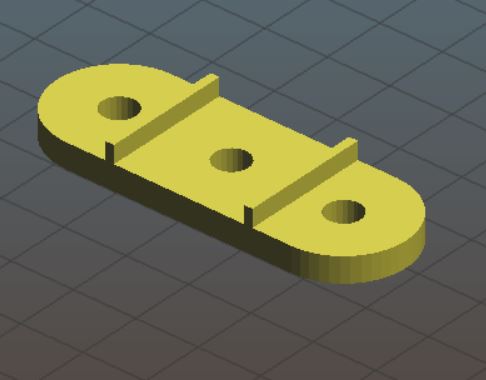

1 Stk. Filament Umlenkrolle		1 Stk. Abstandshalter für den Extruder Halter
1 Stk. Z-Achsen Stütze		2 Stk. Zugentlastung 230V Kabel

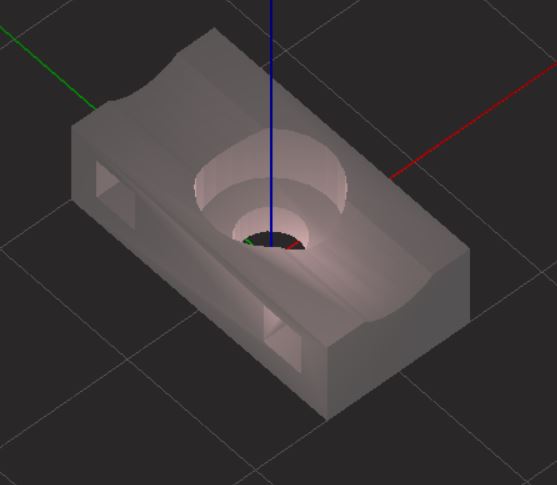

1 Stk. Kabelmanagement zum Schlitten		3 Stk. Kabelmanagement

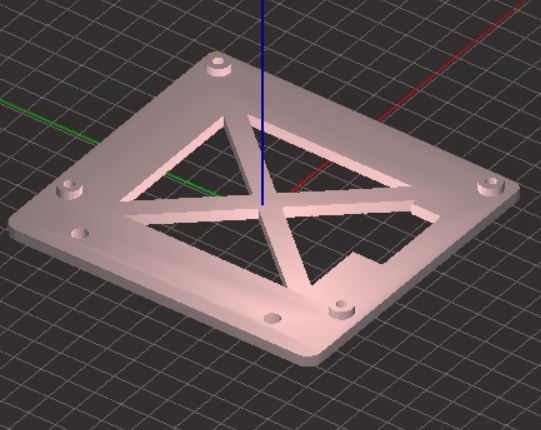

1 Stk. SKR 1.4 Board Halter		1 Stk. Alternativ: RAMPS Board Halter

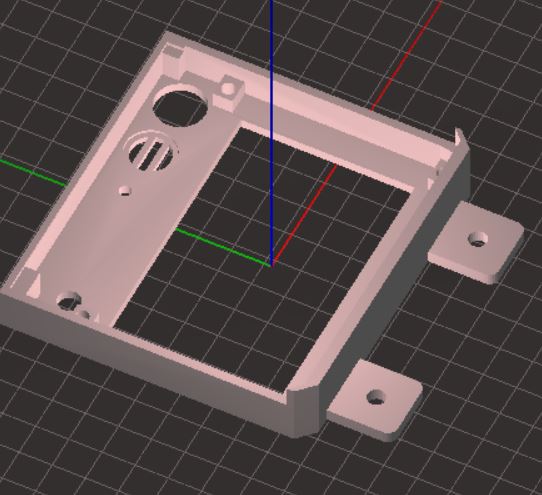

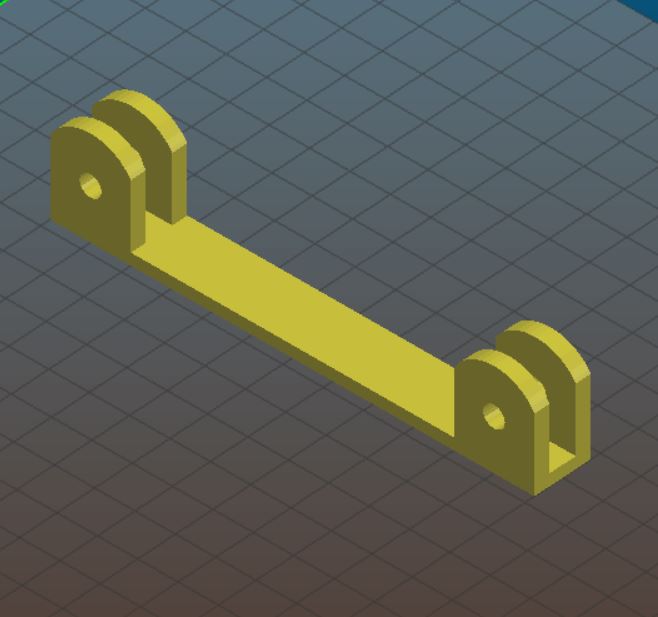

1 Stk. LCD Display Halter		2 Stk. Universal Spulenhalter

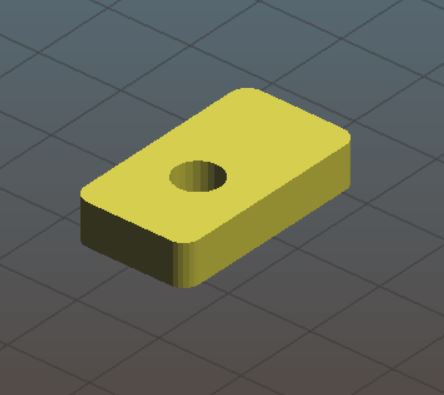

1 Stk. Endanschlag für die X-Achse		2 Stk. OPTIONAL: Edding Halter

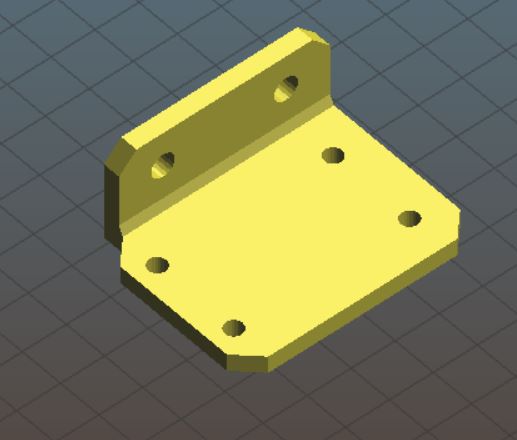

1 Stk. OPTIONAL: Laserhalter		2 Stk. OPTIONAL: Controllerhalter für Laser

Umlenkrollen auf der X-Achse

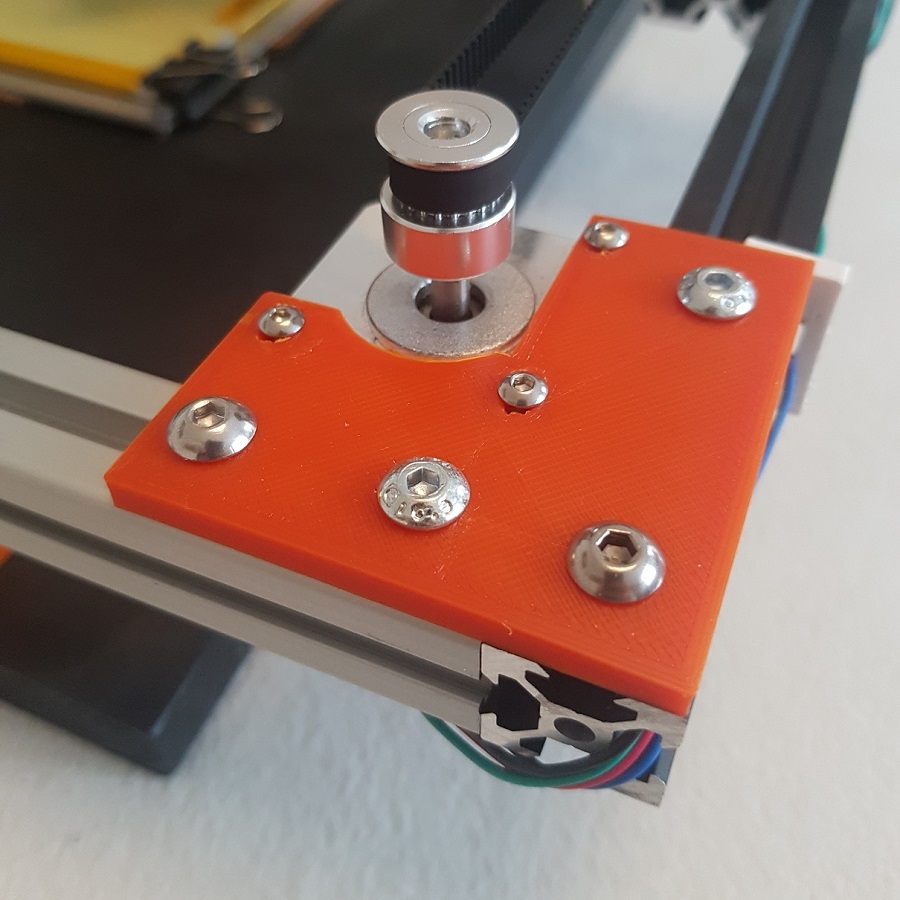

Eck-Umlenkrollen	Nema 17 Halter an den Ecken, zum Spannen der Gt2-Riemen

Komponentenliste Elektronik:

Update auf SKR 1.4 Turbo Board mit 32Bit. Verkabelung am Board.

Hinweise zur Verkabelung:

• 3D-Touch oder BL Touch als Z-Endstop und Probe
• X und Y Treiber sind TMC2130 mit SPI, 4 Jumper unter dem Treiber wie ober in schwarz dargestellt setzen.
• X Treiber für Sensorless Homing ohne mechanischen Endstop, Y-Achse besitzt mechanischen Endstop (an E1 angeschlossen).
• Z und E0 Treiber sind DRV8825 Standalone mit 32 Mikroschritten, 4 Jumper unter dem Treiber wie ober in schwarz dargestellt setzen.
• Full Graphic LCD Display über EXP1 und EXP2 angeschlossen
• 12 oder 24V Netzteil kann verwendet werden. Lüfter und Heipatronen müssten dann auch auf 12 oder 24 V ausgelegt sein.
• Hotendlüfter ist Temperaturgeregelt über E1 Ausgang
• 210x210 MK3 Aluminium Heizbett mit 100k Epcos: B57621C104J62 SMD 1206 (4.7k pullup) Thermistor
• MK3 Hotend und Coldend, bekannt aus dem Ender 3
• Steckverbinder sind alle JST XH mit 2.54mm Raster

Elektronik Komponentenliste:

Bauteil/Item	Stk./Pcs	Hinweis/Hint	Link zum Händler/Dealer
SKR 1.4 Turbo Board mit Treibern	1		SKR 1.4 Turbo auf Ebay Oder auf Amazon:
BL Touch oder 3D-Touch	1		3D-Touch auf Ebay Oder auf Amazon:
Reprap Discount Full Graphic Smart Controller	1		auf Amazon:
Mechanischer Endschalter	1	Für Y Achse
Schrittmotor	3 1	Nema 17, 40mm, 4200gcm Nema 17, Flach, 25mm
Mehrere JST XH Stecker mit 2.54mm Raster	4 2 3	4pin für Nema17 3pin für 1x Y-Endschalter und BL-Touch oder 3D-Touch 2pin für Thermistor und BL-Touch oder 3D-Touch	JST Stecker auf Ebay
12V oder 24V Netzteil	1	Aktueller Aufbau mit 12V und 30A -> 360W	auf Amazon:
Heizbett	1	12V oder groß mit 24V, passend zum Netzteil
MK8 Extruder und Hotend MK8	1	12V oder 24V Hotend, passend zum Netzteil	auf Amazon:
Optional Zur Fernüberwachung mit Octoprint: Raspberry Pi 2 Model B Set	1x Set	mit passendem Gehäse, Netzteil WLAN Dongle, 16GB SD Karte Anleitung zum Einrichten auf www.octoprint.org

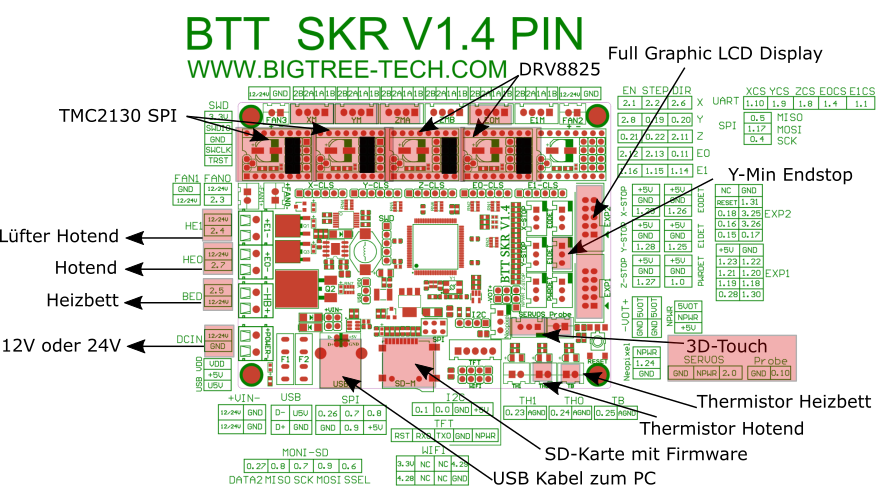

Anschlüsse des BTT SKR1.4 (Turbo) Boards.

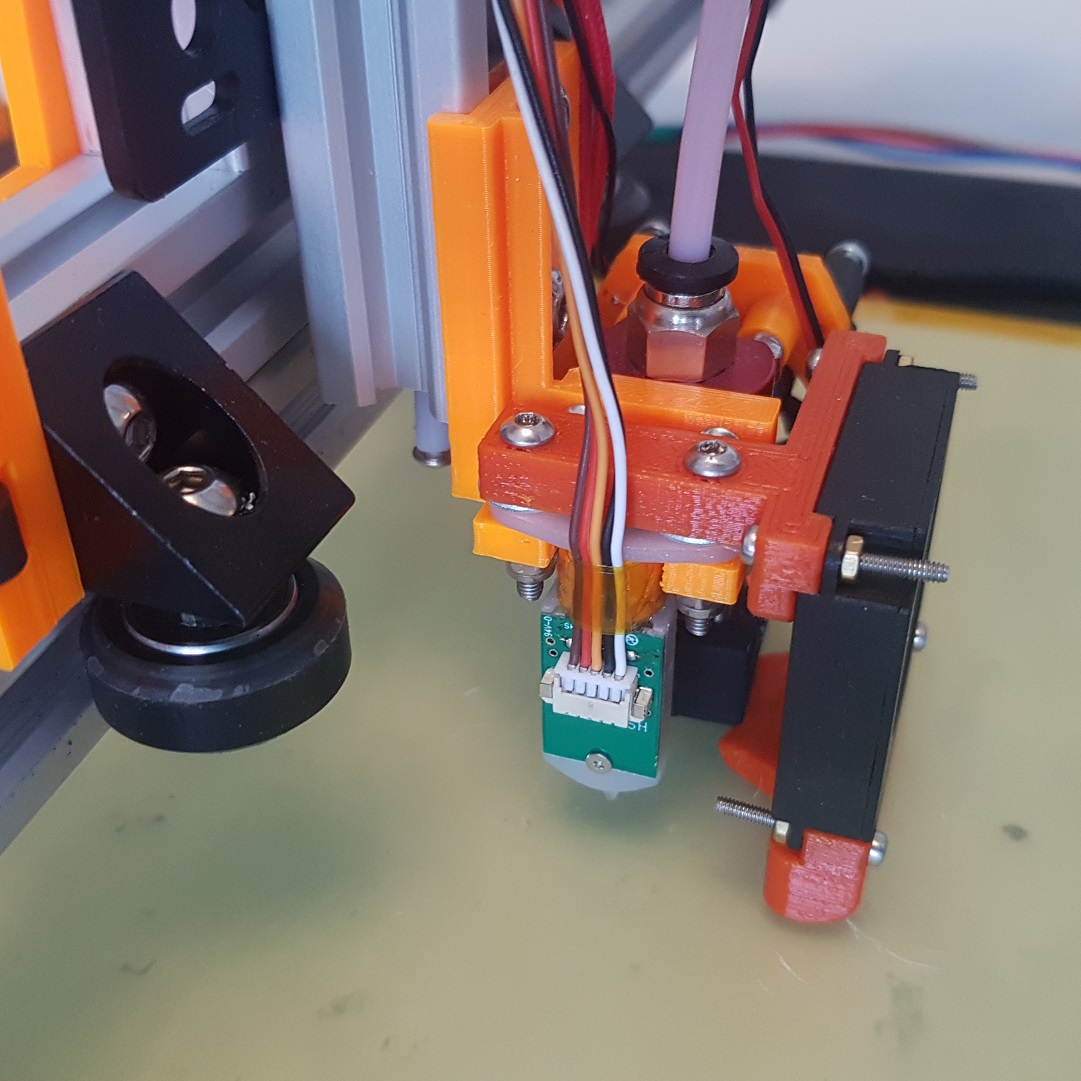

Hotend MK8 mit Lüftern und 3D-Touch

Neuer Extruder-Halter mit Filament-Umlenkung	Neuer, universeller Filamentrollen-Halter

Reprap Smart Graphik LCD Display mit gedrucktem Rahmen

Marlin Firmware:

Die aktuell aufgespielte und in Betrieb genommene Firmware Marlin 2.0.x. als Zip File findet ihr hier.
Kann mit Visual Studio Code (siehe unten Screenshot) und dem PlatformIO Addon auf SD-Karte compiliert und geflashed werden.

Die Firmware ist folgendermaßen konfiguriert (Anpassungen an euren Aufbau/Elektronik solltet ihr entsprechend durchführen):

• Core XY
• SKR 1.4 Turbo Board, 32bit
• Alle Pulleys haben 20-Zähne
• X, Y Achse mit TMC2130 V1.1 mit 1/16 Schritte, X-Achse mit Sensorless Homing, Y-Achse Endstop
• Alle Stepper haben 200 Vollschritte/U
• Z Achse und Extruder DRV8825 mit 1/32 Schritte
• MK8 Extruder und Hotend, 100k beta 3950 1% Thermistor (4.7k pullup)
• Full Graphic LCD Display
• EEPROM schreiben aktiviert
• 3D-Touch, Sensor ist Endstop
• 210x210 MK3 Aluminium Heizbett mit 100k Epcos: B57621C104J62 SMD 1206 (4.7k pullup) Thermistor

Visual Studio Code mit PlatformIO Addon
