Warping Effekt reduzieren

Warping ist die Verformung des FMD-Drucks im Randbereich in Richtung positiver Z-Achse. Neben der Verformung des Modells kann sich der gesamte Druck in Folge des Warpings von der Druckplatte ablösen.
Warping entsteht durch das Zusammenziehen des Filaments während des Abkühlens. Es entstehen Spannungen im Modell, die den Rand nach oben ziehen. Meistens sind große, eher längliche Modelle mit einer Grösse >5cm betroffen.

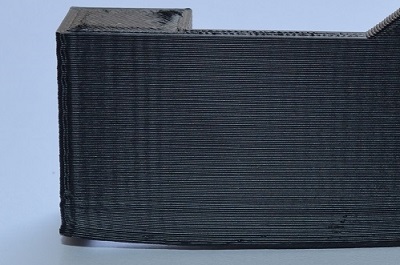

Warping Effekt der ersten Layer bei ABS.

Dem Warping Effekt kann man mit unterschiedlichen Strategien reduzieren. Hier die Wichtigsten sortiert nach Gewichtung:

1. Wahl des Filaments

Bei PLA ist gegenüber ABS oder HIPS kaum Warping zu erkennen. Längliche Modelle sollten nach Möglichkeit unter Beachtung des Anwendung des Bauteils eher mit PLA gedruckt werden.

2. Geeignete Druckunterlage

Wird eine Unterlage verwendet, bei der das Modell besonders gut auf der Druckplatte haftet, reduziert das den Warping Effekt zusätzlich.
Eine beheizte Druckplatte mit entsprechend dem Filament eingestellter Temperatur ist notwengig. Selbst bei PLA sollte diese genutzt werden. Dazu wird oftmals Haarspray, Prittstift oder Kapton-Tape als Unterlage verwendet. Ich habe mit dem temperaturbeständigen Malerkrep (Green oder Bluetape) gute Erfahrungen gemacht. Vorteil ist dabei, dass die Druckplatte nicht ständig gereinigt werden muss. Greentape gibt es ab 8 EURO (5cmx50m).

Komponente/Item	Link zum Händler/Dealer
Bluetape	Amazon:

3. Anpassungen des Modells

Unter Slic3r kann man unter den Print Settings im Unterpunkt Skirt and Brim für den ersten Layer die Breite des sog. Brim festlegen, also einen Rand drucken und somit die Oberfläche und Haftung des ersten Layers verbessern. 3mm ist ein guter Ansatz.
Ebenfalls sollte das Infill auf das Nötigste reduziert werden, um die Spannungen im Modell zu verringern.

4. Drucker Gehäuse nutzen

Durch ein Drucker Gehäuse wird die Umgebungstemperatur durch die Heizplatte um ca. 15°C erhöht, wodurch bereits leichte Verbesserungen eintreten können. Profi-Drucker heizen den Druckraum bei ABS bis auf 90°C mit auf. Hier ein DIY Druckgehäuse mit allen Modellen als STL.

Kein Warping Effekt durch Nutzung von PLA mit *3mm* Brim und Green-Tape.
