DIY Reflow Ofen.

Elektronik - Firmware.

Kurzbeschreibung und Eigenschaften - Abstract and features

Reflow Oven unter 50 EURO. Hier noch weitere Bilder, Software und Aufbau.

  • 800W Pizza Ofen
  • Soll/Ist Temperatur Darstellung
  • Stand Alone
  • Arduino UNO mit LCD Shield
  • Kosten: < 50 Euro.

Bilder und Videos - Figures and videos

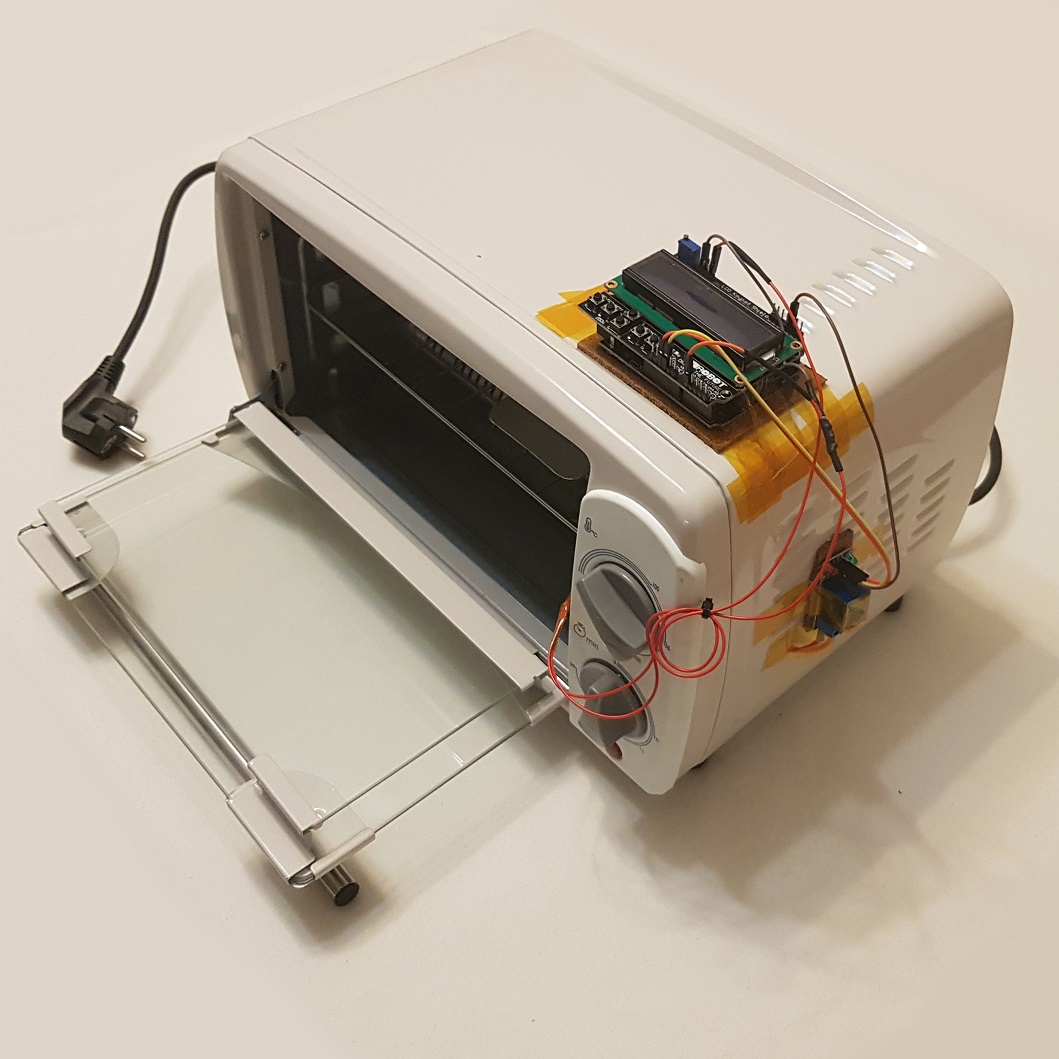

Gesamtansicht

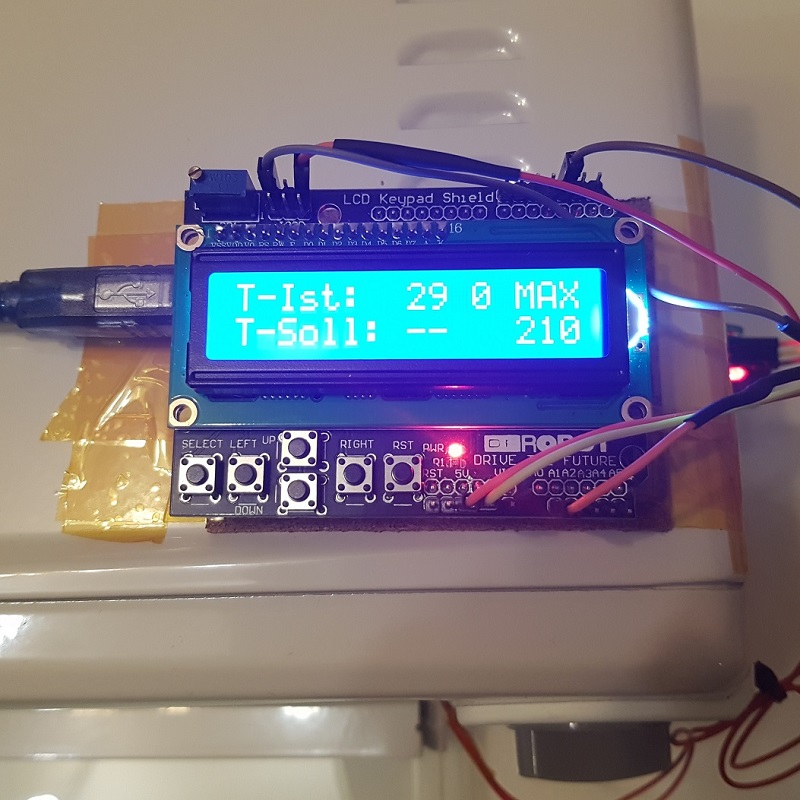

LCD/Taster Shield Display
Arduino Relais Karte

Soll/Ist Temperatur Verlauf im Arduino IDE Plotter
Verkabelung
Aufbau, Verkabelung, Einsatz des DIY Reflow Ofens

Komponentenliste - Bill of Material

Abbildung Paypal Zahlung/Option
Preis zzgl. Versand Versandkosten Lieferumfang
23,90€ 2,75€ Bausatz mit:
Arduino UNO mit LCD Shield, 230V Relais, NTC Thermistor + 4,7k Widerstand, Dupont/USB Kabel

Elektronik

Bauteil/Item Stk./Pcs Hinweis/Hint
Arduino UNO Klon 1 Ein Arduino Klon ist günstiger und tut's auch.
Link zu den Win7/8 Treibern mit CH430 Treibern.
USB Kabel für das UNO Board 1
Arduino Relais Karte 1 230V/10A Ausgang, 5V Eingang
Kapton Band 1 2cm breit
Semitec GT104 NTC 1
Widerstand bedrahtet 1 4,7 kOhm
Dupont Kabel 10 20cm

Sonstige Hardware

Bauteil/Item Stk./Pcs Hinweis/Hint
Pizza Ofen 1 mindestens 800W

Reflow Ofen Sketch/Firmware:

Die aktuell aufgespielte und in Betrieb genommene Firmware als Zip File für die Arduino IDE findet ihr hier.
Soll/Ist Temperatur-Profil kann über den Arduino Plotter dargestellt werden.

  • Select Taster: Startet den Prozess
  • Up/Down Taster: Maximale Temperatur Einstellung (Reflow Temperatur)
  • Reset Taster: Stoppen/Zurücksetzen
