Der Ender-3 von Creality3D.

Ender-3 Update auf Marlin Firmware - Flashadapter mit ABL-Zubehör

Kurzbeschreibung und Eigenschaften - Abstract and features

Der Ender-3 ist ein guter Einstiegsdrucker für unter 190 €.
Standardmäßig kommt der Ender-3 mit einem beheizten 24V Druckbett und Bowden Extruder und V-Rail Achsen.
Die kürzlich offengelegt Software basiert auf der Marlin Firmware, wobei einige neuere Features leider nicht enthalten sind. Daher macht ein Update auf eine neue Marlin Version nach folgener Anleitung sicherlich Sinn.
Hier die weiteren Eckdaten des 3D-Druckers:

Genauigkeit: 0,1 mm
Open Source
Druckraum [mm] 220 x 220 x 250 mm
Bowden Extruder
Geräuscharme V-Slot-Rails für X, Y, Z-Achse
Beheizbares Druckbett 230 x 230 mm
Melzi-Board Elektronik, kostengünstig
Single Extruder
Trapezgewindestange für die Z-Achse
Filamenthalter mit Führung des Filaments bis zum Extruder
Grösse: 44,00 x 41,00 x 46,50 cm


Inbetriebnahme und erste Schritte zum Ender-3

Ender-3 Umflashen auf Marlin Firmware.

Schritt 1.: Bootloader flashen

Der Ender-3 kommt mit einer alten Version der Marlin Firmware. Diese beinhaltet kein Auto-Bed-Leveling, kein Linear Advance und vor Allem keine thermische Überwachung.

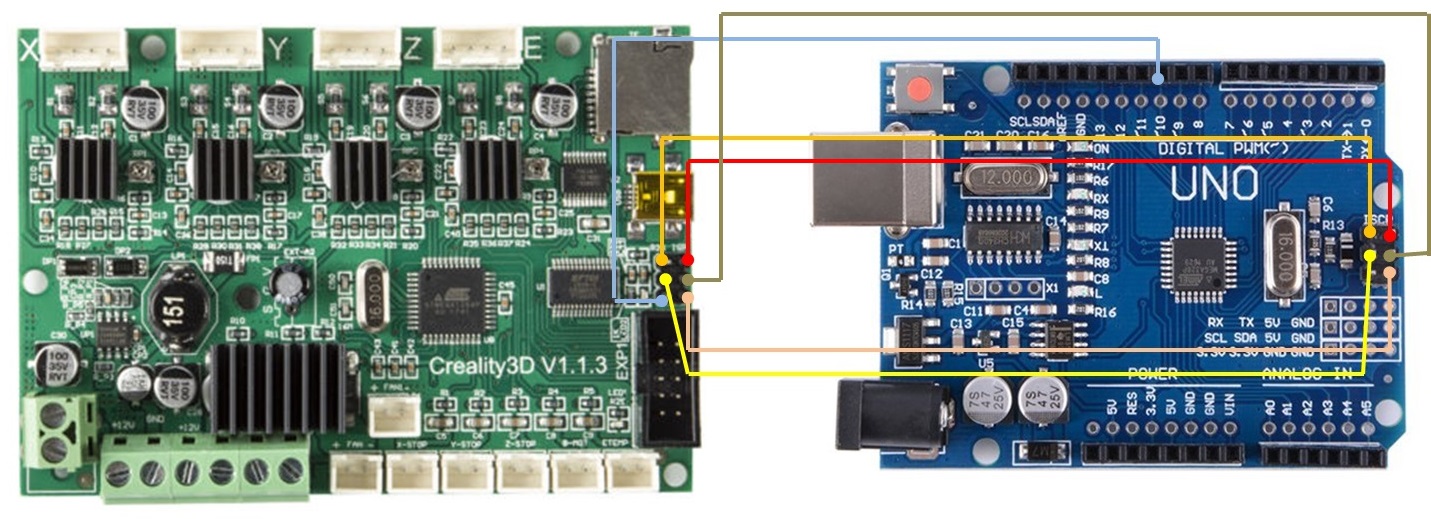

Zum Flashen auf die neue Firmware muss zunächst ein Bootloader geflashed werden. Dazu bedient man sich am Besten eines Arduino UNOs. Der Arduino UNO kann über USB an den PC angeschlossen werden und muss über die ISCP Schnittstelle mit dem Ender-3 Board gemäß folgenden Verkabelungsplan verbunden werden:

Nach dem Anschließen des UNOs über USB kann mit der Arduino IDE 1.8.7. oder höher das Arduino UNO als Flashadapter benutzt werden. Dazu folgende Schritte durchführen:

Arduino IDE 1.8.7. oder höher downloaden und installieren
Sketch über Datei > Beispiele > 11.ArduinoISP öffnen
UNO per USB verbinden, Werkzeuge > Board > Arduino/Genuino UNO und den richtigen Werkzeuge > Port auswählen.
Sketch auf den UNO hochladen
Unter Datei > Voreinstellungen die folgende URL in das Eingabefenster kopieren:
https://raw.githubusercontent.com/Lauszus/Sanguino/master/package_lauszus_sanguino_index.json
Nach dem Sanguino Board unter Werkzeuge > Board > Boardverwalter suchen
Sanguino Board installieren
Unter Werkzeuge > Board ist nun auch ganz unten in der Auswahlliste das Sanguino-Board zur Auswahl
Richtigen Processor auswählen unter Werkzeuge > Prozessor > ATMega1284P 16MHz
Unter Werkzeuge > Programmer > Arduino as ISP auswählen
Als finalen Schritt Werkzeuge > Bootloader brennen durchführen

Wenn der Bootloader aufgespielt ist, kann nun ganz einfach wieder über den USB port direkt eine neue Firmware auf den Ender-3 aufgespielt werden.
Wenn ihr keinen UNO besitzt kann auch alternativ der Flashadapter mit ABL-Zubehör für den Ender-3 zum Aufspielen der neuen Firmware und zum ABL genutzt werden.

Schritt 2.: Marlin flashen

Die aktuell auf dem Ender-3 in Betrieb genommene Firmware Marlin mit Thermal Protection und Linear Advance 1.5 (ohne ABL) als Zip File findet ihr hier.
Nach dem Flashen des Bootloaders kann diese Firmware folgendermaßen aufgespielt werden:

Bibliothek U8glib in der Version 1.17 hier herunterladen
In der Arduino IDE unter Sketch > Bibliothek einbinden > ZIP Bibliothek hinzufügen... die U8glib einbinden
Unter Werkzeuge > Board das Sanguino Board auswählen
Richtigen Processor auswählen unter Werkzeuge > Prozessor > ATMega1284P 16MHz
Heruntergeladene Firmware Marlin für den Ender-3 entzippen und Hochladen

Zum Flashen und dem Linear Advance 1.5 gibt es das folgende Video:


Ender-3 mit Marlin flashen und Linear Advance 1.5 Feature.

Oder einfach den Flashadapter aus dem Shop nutzen. Mit dabei auch die 3D-Touch Adapter-Platine + Halter für den Ender-3:
