DIY V-Slot CNC ab 700 € mit den Abmessungen: 1000x2000mm, 800x1800mm Fräsbereich

Hardware/Elektronik Komponentenliste - 3D-Modelle zum Drucken - Firmware Arduino Uno und CNCv3 - V-Slot-Bausatz.

Kurzbeschreibung und Eigenschaften - Abstract and features

DIY V-Slot CNC ab 700€. Gebaut für die großen Holzprojekte.
Hier findert du alle Infos und Modelle zum Nachbauen mit allen "Off the shelf" Komponenten.

• Großer Fräsraum [mm] X:800 Y:1800 Z:50mm
• Geräuscharme V-Slot-Rails für X und Y Achse
• CNC Shield V3 mit Arduino UNO, kostengünstig
• DRV8825 Treiber
• 24 V Netzteil
• Firmware Estlcam
• Makita China Nachbaufräse ab 50€
• 3D-Druck Absaugung mit Kärcher Staubsauger
• 95% Off-the-shelf Komponenten oder per 3D-Druck leicht herstellbar, keine Alugefrästen Teile

Bilder und Videos:

Frontübersicht
Rückübersicht
Anschlüsse des CNCv3 Shields

Video zur CNC Fräse.

Weitere Detailbilder der Achsen und Schlitten befinden sich gezippt hier.

Firmware:

Betrieben wird die V-Slot CNC mit Estlcam. Unter Estlcam wird der Arduino UNO mit CNCv3 unterstützt und kann auf den UNO über USB geflashed werden. Estlcam generiert auch den G-Code zum Fräsen, bzw. das Fräsprogramm.
Hier der Link zum Download: http://www.estlcam.de/

Hinweise zur Steuerung:
1.) Aktueller Vorschub in den letzten Projekt war 1800mm/min mit einem Einschneider. Mit einem Zweischneider wird der berechnete Wert zwar höher, aber hat in der Praxis trotzdem gute Ergebnisse geliefert
Die Berechnung dazu gibt es als Excel hier.
2.) Y-Achse ist auf 32 Mikroschritte auf dem CNC Shield über die Jumper eingestellt. X und Z-Achse auf 16. Achsen-Parameter sieht man in dem Video.

Komponentenliste Hardware und Elektronik:

Die Materialliste (BOM) gibt es hier bequem als Excel Tabelle mit den Kosten und möglichen Quellen. Freue mich auch, wenn ihr meinen Shop unterstützt.

Hinweise zum Aufbau, Modifikationen der off-the-shelf Bauteile:
1.) Die Y-Achse Läufer müssen über unterlegscheiben an den V-Slot Rollen um ca. 2mm angehoben werden, weil unter den Läufern die Nema Halterplatten angebracht werden (Stärke 3mm).
Folglich braucht man an den Rollen 30mm M5 Schrauben anstatt den üblichen 25mm.
2.) Die Nema Halterplatte für die Z-Achse muss leicht manuel modifiziert werden. Die beiden Löcher müssen nach innen versetzt werden (Siehe STL-File Nema17Halter_ZAchse.stl).
3.) Der Läufer der Z-Achse beseht aus 2 Stk. 4-Loch 80x20x4mm Aluplatten. Bei diesen beiden Aluplatten muss jeweils ein äußeres Loch mit 7mm Bohrer aufgebohrt werden, damit ein exzentrischer Abstandshalter bei zwei V-Slot Rollen verwendet werden kann.
4.) Schrauben, Muttern und Unterlegscheiben (nach oben hin aufgerundete 10er Stückzahlen):
- 20 Stk. M3 6mm Linsenkopfschrauben für die Nema 17 Motoren (4 x 4 Stk. und 1 Stk. M3 10mm für den Halter Absaugung) verwednet.
- 60 Stk. M5 8mm Linsenkopfschrauben für die Nutsteine (5er und 6er Nut)
- 10 Stk. M5 10mm Linsenkopfschrauben, Unterlegscheiben für die 3D-Druckteile verwenden
- 10 Stk. M5 20mm für die V-Slot Profil Anbindung an das 4040 Rahmenprofil
- 20 Stk. M5 25mm für die V-Slot Rollen und Anbauteile
- 20 Stk. M5 30mm für die V-Slot Rollen und Anbauteile, Y-Achse
- 20 Stk. M5 45mm für die 4040 Profile Verschraubung
- 40 Stk. M5 Sicherungsmuttern, 10 Stk. M3 Sicherungsmuttern
- 40 Stk. Unterlegscheiben DIN 9021 5,3/15mm
- 40 Stk. Unterlegscheiben DIN 433 5,3/9mm
5.) Strebt man eine Y-Achse > 1000mm an, so wurde eine Verbindung von V-Slot-Profilen mit Schienenverbindern und Bohrungen zum 4040 Trägerprofil gemacht.
Bei den Bohrungen muss soweit aufgebohrt werden, dass die M5-Schraube in das V-Slot profil eingelassen werden kann. Siehe Video.

3D gedruckte Teile zum Drucken:

Hier der Link zu allen gezippten STL-Files, unterteilt in Achsenteile, Absaugung, Kabelmanagement und sonstigen Teilen.
Alle 3D-Druckteile sind bei meinen Bildern mit PETg des Herstellers Devil Design in hell-orange gedruckt.

Hinweise zum 3D-Druck:
Alle Bauteile sind mit 30% Infill gedruckt. Spannvorrichtung des Riemens für Y-Achse ist mit 50% Infill geduckt.

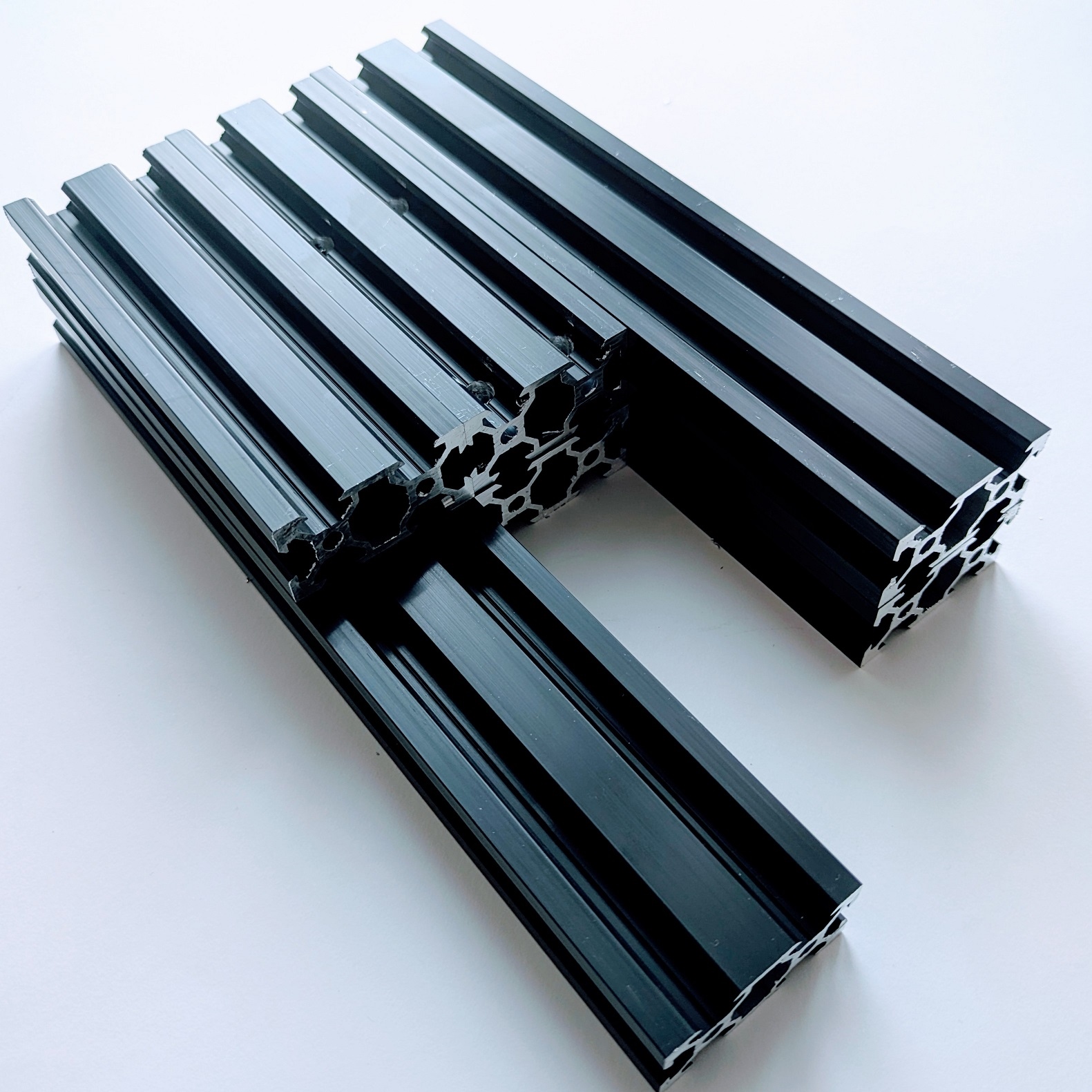

V-Slot Profil Bausatz Pos.1 bis 4 der BOM zu der V-Slot CNC: 2040 und 2080 Profile, zugeschnitten und gebohrt.

Abbildung		Paypal Zahlung/Option
Preis zzgl. Versand	Versandkosten	Lieferumfang
50€	6,90€	2040 Profile (Pos.1 bis Pos.4) gemäß BOM. Zugeschnitten und gebohrt. Restliche 2040 Profile bis 2000mm gibt es hier.

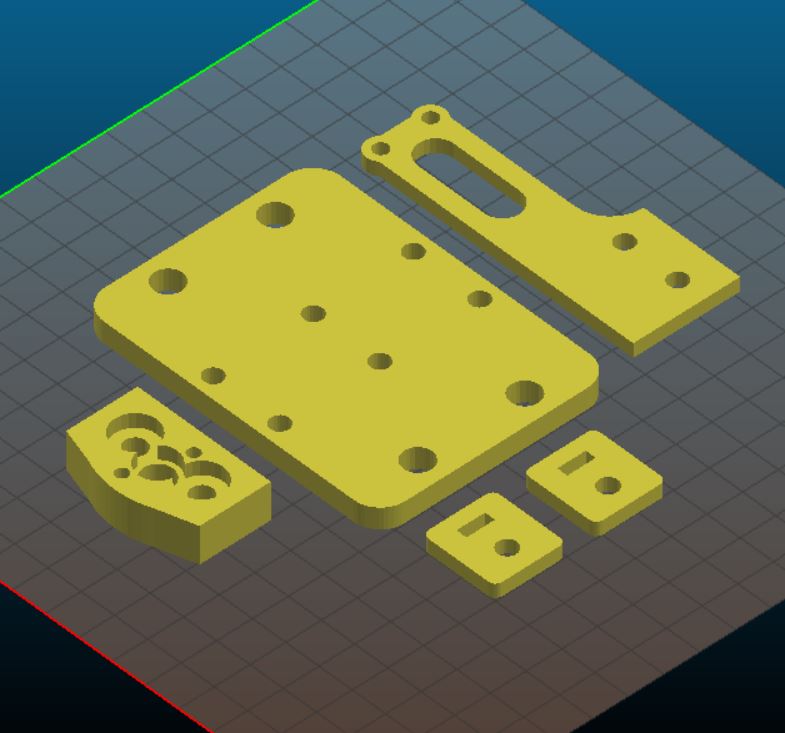

Basissatz der 3D-Druckteile, ohne optionalen Teile und Kabelmanagement und Absaugung.

Abbildung		Paypal Zahlung/Option
Preis zzgl. Versand	Versandkosten	Lieferumfang
30€	5,95€	Basissatz der 3D-Druckteile in PETg von Devil Design, hellorange, restliche Teile können dann mit der Fräse gefräst werden. - Spindelmutterhalter - Fräsenhalterplatte - 2 Stk. GT2 Riemenhalter - Riemenspannerplatte X-Achse
